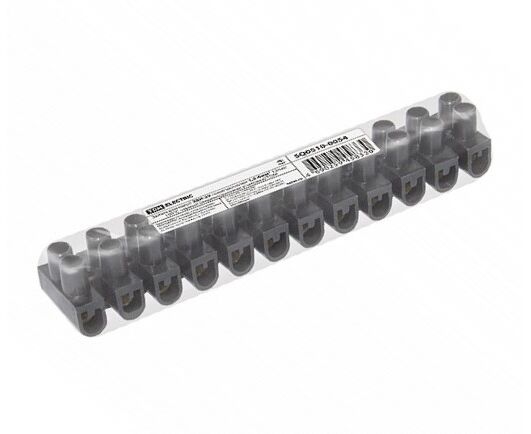

Зажим винтовой ЗВИ-20 полипр. 1,5-6мм2 12пар черный TDM
Описание
Применение
Распространено применение в распаячных коробках (для подключения электрических выключателей, розеток и т.д.), для подключения люстр и других световых приборов.
Материалы
Изоляционный каркас - полиэтилен или полипропилен
Токоведущие части - латунь.
Винты - оцинкованная сталь
Назначение
Для винтового соединения проводников между собой. При этом образуется надежное электрическое соединение, которое защищено диэлектрическим материалом, стойким к высоким температурам.
Преимущества
Исключают возможность замыкания проводника на корпус электроустановки в месте соединения.
Диапазон рабочих температур для полипропилена от -25 до +100 С
Диапазон рабочих температур для полиэтилена от -25 до +80 С
ЗВИ из полипропилена не поддерживают горение.
Характеристики:
| Высота (на мин. возможной высоте установки) | 19 мм |
| Длина | 135 мм |
| Класс негорючести изоляц. материала согл. UL94 | HB |
| Количество зажимов на 1 полюс | 12 |
| Количество полюсов | 12 |
| Материал изоляции корпуса | Полипропилен |
| Номин. (расчетное) напряжение | 0 - 400 В |
| Номин. ток In | 20 А |
| Позиция соединения | Сбоку (поперечное) |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода | 6 - 0 мм² |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода | 1,5 - 6 мм² |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника | 1,5 - 6 мм² |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником | 1,5 - 6 мм² |
| Рабочая температура | -20 - 100 °C |
| Расстояние от центра отверстия | 14 мм |
| Способ монтажа | Непосредственная установка |
| Тип электрич. соединения 1 | Винтовое соединение |
| Тип электрич. соединения 2 | Винтовое соединение |
| Цвет | Черный |
| Ширина/размер ячейки | 14 мм |
