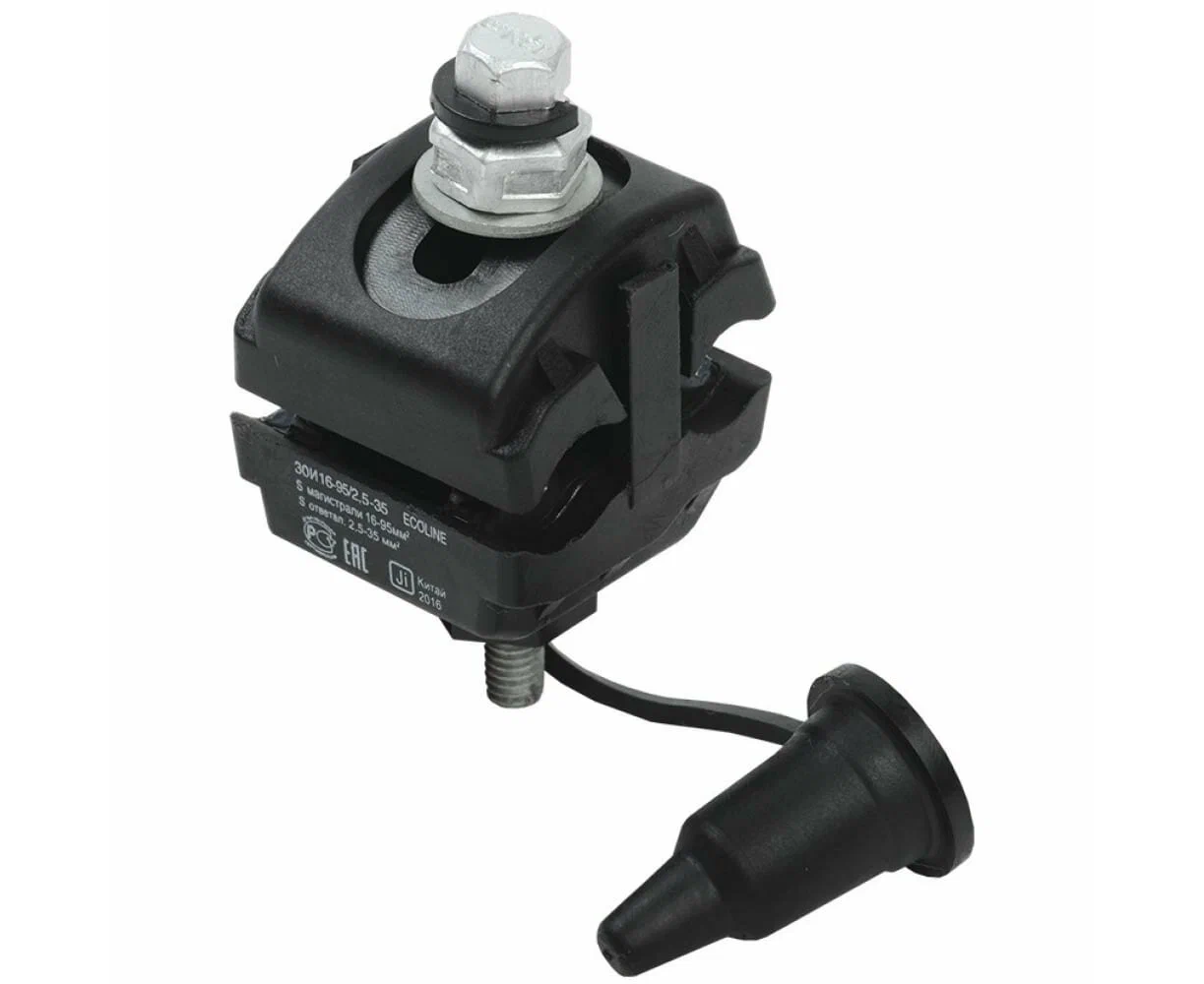

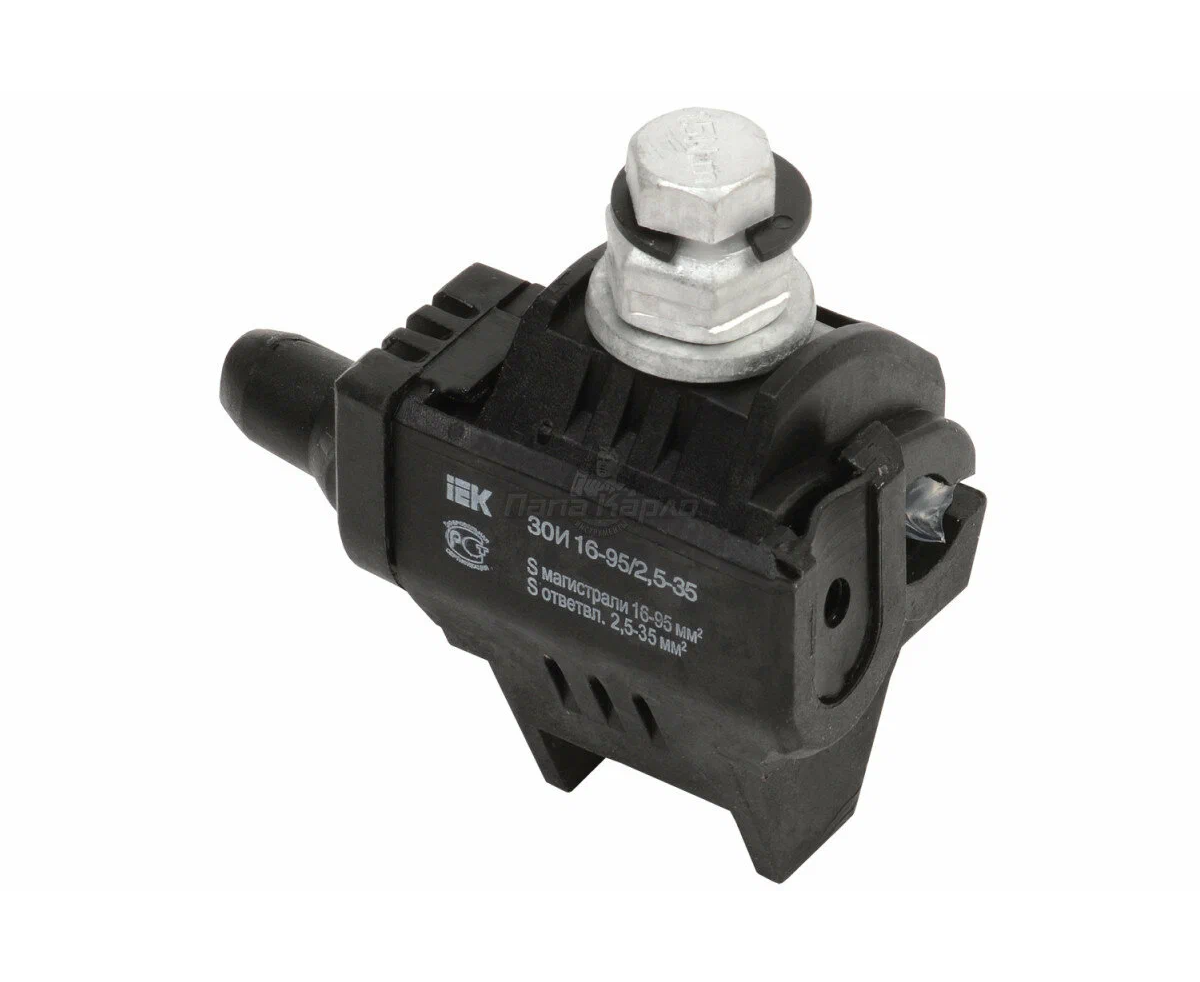

Зажим ответвительный изолир ЗОИ 16-95/2,5-35 ECOLINE IEK
Описание
Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
Преимущества:
- При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
- При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
- Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.
Характеристики:
- Тип - ответвительный зажим
- Минимальный диаметр - 16 мм
- Максимальный диаметр - 95 мм
- Назначение - СИП-2, СИП-4
- Минимальное сечение основного проводника - 16 кв. мм
- Максимальное сечение основного проводника - 95 кв. мм
- Минимальное сечение проводника ответвления - 2.5 кв. мм
- Максимальное сечение проводника ответвления - 35 кв. мм
- Материал - термопласт
- Длина - 0.2 м
- Защитное покрытие поверхности - лакированная (-ое)
- Изолированный зажим - есть
- Тип соединения - винтовое/болтовое соединение с прокалыванием изоляции (IPC)
- Тип крепления - зажим
- Цвет - черный
