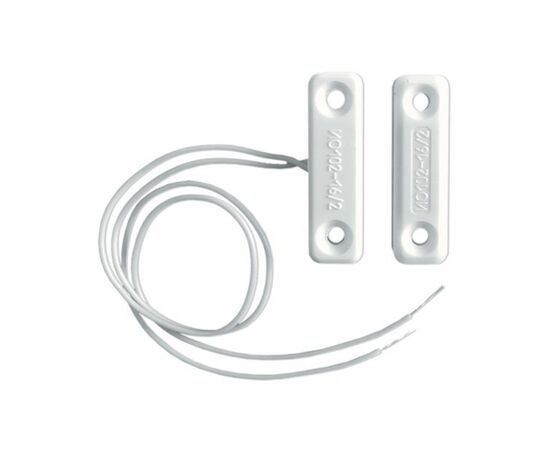

Извещатель охранный точечный магнитоконтактный ИО 102-15/2 8531908500
Описание
Извещатель охранный точечный магнитоконтактный ИО 102-2 предназначен для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений с выдачей сигнала «Тревога» путем размыкания контактов геркона на приемноконтрольный прибор, концентратор или пульт централизованного наблюдения.
Магнитоконтактный датчик накладной. Тип контактов НЗ. Расстояние при: 1. размыкании контактов>45мм. 2. замыкании контактов <12.7мм. Максимальное коммутируемое напряжение 72В. Максимальный коммутируемый ток 0.3А. Рабочий диап. -50…+50°С. Габариты 58х11х11мм
Извещатель конструктивно состоит из датчика магнитоуправляемого на основе геркона и задающего элемента (магнита), выполненных в пластмассовых корпусах.
Извещатель рассчитан на непрерывную круглосуточную работу.
Технические характеристики
| диапазон коммутируемого напряжения, В | 0.05-72 |
| диапазон коммутируемого тока, мА | 0.1-250 |
| число срабатываний извещателя в режиме 0.25А-30В, не менее | 106 |
| выходное электрическое сопротивление: • при замкнутых контактах (при токе (100±10)мА), Ом, не более • при разомкнутых контактах, кОм, не менее |
0.5 200 |
| при параллельном расположении датчика и задающего элемента контакты извещателя должны быть: • замкнуты - при расстоянии между ними, мм • разомкнуты - при расстоянии между ними, мм |
10 и менее 45 и более |
| допустимое смещение по вертикальной и горизонтальной осям симметрии между датчиком и задающим элементом, мм, не более | 3 |
| сопротивление изоляции между выводами датчика: • в нормальных климатических условиях, Ом, не менее • при повышенной относительной влажности 98%, Ом, не менее |
5 · 106 2 · 105 |
| электрическая прочность изоляции между выводами датчика и корпусом, Вэфф/Впост, не менее | 500 / 700 |
| рабочая температура среды, °С | -50 … +50 |
| относительная влажность воздуха ( при +25 °С ), %, не более | 98 |
| виброустойчивость (10–35)Гц, м/с2 (g), не более | 4.9 (0.5) |
| наработка до отказа, ч, не менее | 200000 |
| срок службы, лет, не менее | 8 |
| масса датчика/задающего элемента, г, не более | 7/14 |
Пример условного обозначения:
Извещатель ИО 102-2 ПГС2.409.000 ТУ
Монтаж:
Крепление осуществляется к деревянной поверхности шурупами Ø3мм длиной 20мм. На металлические поверхности крепление производится на прокладках из дерева, текстолита и т.п. толщиной от 25 до 30мм. На стеклянной поверхности крепление производится клеевым составом (лак КО-85 и клей БМК-5 в соотношении 10: 1). Вывода датчика соединяются с линией скруткой и пропайкой с последующей изоляцией.
