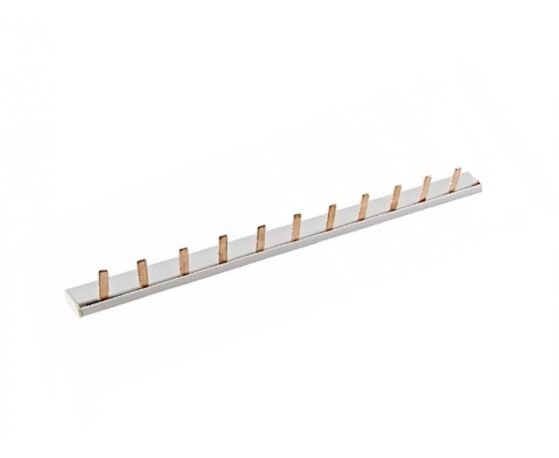

Шина соединительная TDM 1П 63А PIN (штырь) 1 м.
Описание
Назначение
Шины соединительные используются для удобного и безопасного соединения групп: - автоматических выключателей; – автоматических выключателей, управляемых дифференциальным током (АВДТ); – выключателей, управляемых дифференциальным током (УЗО) и других модульных устройств.
Применение
В шкафах, щитах, сборках.
Материалы
Изолирующий профиль изготовлен из самозатухающего пластика
Преимущества
Возможность коммутации группы автоматических выключателей без использования провода
Конструкция
Однополюсная гребенка состоит из одной сплошной медной пластины прямоугольного сечения (шинки) на которой выполнены ответвления через определенное расстояние для параллельного подключения модульных автоматов, УЗО, дифавтоматов, контакторов . Пластина помещается в специальный пластиковый корпус из негорючего материала. Двух и трехполюсные шины имеют соответственно две и три сплошные пластины отделенные друг от друга изоляционной перегородкой.
Характеристики:
| Изолированн. | Да |
| Количество полюсов | 1 |
| Количество фаз | 1 |
| Макс. допустимое раб. напряжение Ue | 415 В |
| Номин. импульсное напряжение | 4 кВ |
| Номин. кратковременно выдерживаемый ток Icw | 5 кА |
| Номин. продолжительный ток Iu | 63 А |
| Поперечное сечение | 9 мм² |
| Размер шага | 18 мм |
| Способ монтажа | Сверху |
| Тип электрического подключения | Штырь (Pin) |
| Условный номин. ток короткого замыкания Iq | 25 кА |
| Ширина | 20 мм |
Особенности
