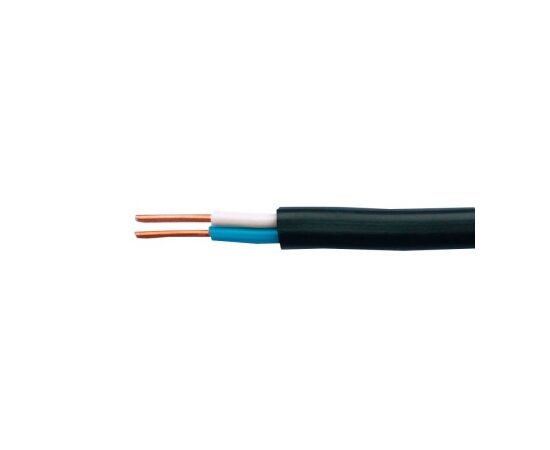

ВВГ 2х4,0 кабель, РБ

Описание:

Кабели с ПВХ изоляцией в ПВХ оболочке, на напряжение 0,66кВ и 1,0кВ включительно.

Конструкция:

• Токопроводящая жила — медная, однопроволочная, круглой формы. Число жил: 1-5. Четырехжильные могут иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую).
• Изоляция — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция жил заземления выполняется двухцветной (зелено-желтой), нулевых жил — синего цвета.
• Расположение жил в кабеле — изолированные жилы 2-5 жильных скручены в сердечник. В марках ВВГ-П (плоское исполнение) две или три изолированных жилы уложены параллельно в одной плоскости.
• Внутренняя оболочка — из ПВХ пластиката. Накладывается на сердечник с одновременным заполнением наружных промежутков между жилами.
• Наружная оболочка — из ПВХ пластиката. С  токопроводящими жилами сечением до 16 мм² включительно допускается накладывать наружную оболочку одновременно с заполнением наружных промежутков между жилами, при этом внутренняя оболочка не накладывается.

Применение:

• ВВГ предназначены для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 660 В и 1000 В номинальной частоты 50 Гц.
• Применяются для прокладки одиночных линий в кабельных сооружениях и помещениях.
• При групповой прокладке обязательно применение средств огнезащиты.

Технические характеристики:

• Вид климатического исполнения по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5
• Диапазон температур эксплуатации от -50°С до +50°С
• Относительная влажность воздуха до 98% при температуре до +35°С
• Длительно допустимая температура нагрева жил при эксплуатации +70°С Строительная длина для номинальных сечений основных жил устанавливается при заказе
• Прокладка и монтаж без предварительного подогрева не ниже -15°С
• Минимальный радиус изгиба при прокладке:одножильных ― 10 наружних размеров многожильных ― 7,5 наружних размеров
